Электромеханический накладной замок Slinex EL-01 без блокировки кнопки

Описание

Электромеханический накладной замок без блокировки.

Выполнен из нержавеющей стали.

Питание: + 9-12 В

Температура эксплуатации: -40 – +55 °C

Размер: 148×107×55 мм

Вес: 1250 г

Открывание замка

Снаружи: ключом.

Изнутри: импульсом электрического тока, встроенной механической кнопкой.

Отличительные особенности

• Механическая кнопка выхода на корпусе;
• Одинарный цилиндр;
• Нержавеющее покрытие.

Краткая инструкция по эксплуатации и установки

Назначение

Предназначен для запирания дверей, ворот, калиток с возможностью ручного или дистанционного открывания, в том числе для работы совместно с аудио, видеодомофонами, контроллерами СКУД и кодовыми панелями. Замок является универсальным и может быть установлен на двери открывающиеся как во внутрь, так и наружу.

Принцип работы замка

Электромеханический замок работает в импульсном режиме и открывается при кратковременной, не более 3 секунд, подаче напряжения.

Вручную, электромеханический замок, может быть открыт, или кнопкой изнутри, или ключом снаружи, при повороте ключа на небольшой угол.

Комплект поставки

• Замок электромеханический - 1шт.
• Ответная планка - 1шт.
• Цилиндровый механизм - 1шт.
• Установочный комплект - 1шт.
• Ключи - 3шт.
• Инструкция по эксплуатации - 1шт.

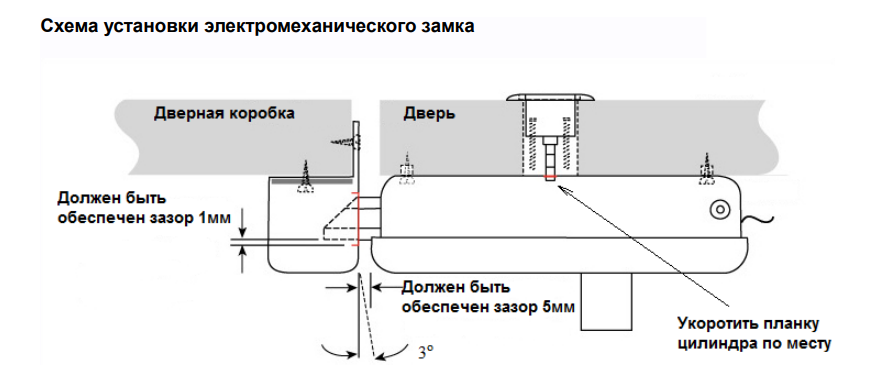

Рекомендации по установке

• Для установки электромеханического замка на двери различной толщины, предусмотрена планка цилиндрового механизма, которую нужно укоротить до нужной длины при установке замка.
• Планка цилиндрового механизма вставляется в горизонтальную прорезь в корпусе замка, шириной 30мм, что обеспечивает возможность некоторой свободы в выборе расстояния от торца двери (калитки) до оси цилиндра.
• Направление открывания замка изменяется перестановкой запирающего ригеля, для этого:
  • Отверните винты крышки и снимите ее
  • Вытащите из оси запирающего ригеля фиксирующий шплинт, снимите шайбы
  • Вытяните из замка ригель, переверните его на 180 градусов и вставьте его обратно
  • Наденьте на ось ригеля шайбы, вставьте шплинт и зафиксируйте его
  • Установите крышку и заверните винты
• Для нормальной работы электромеханического замка зазор между замком и ответной планкой должен составлять 5 мм.
• При использовании электромеханического замка на улице необходимо обеспечить его защиту от прямого попадания осадков, в противном случае возможно подклинивание ригелей.

Рекомендации по подключению электромеханического замка

Подключение замка должно осуществляться с помощью проводов имеющих сечение соответствующее току потребления замка.

При подключении замка рекомендуется, параллельно обмотке замка подключить выпрямительный диод, обратной полярностью или варистор с номинальным напряжением 16-22 вольта.

Запрещается подавать на замок напряжение длительное время (более 3) секунд, это может вызвать перегрев катушек, их коробление или сгорание.
